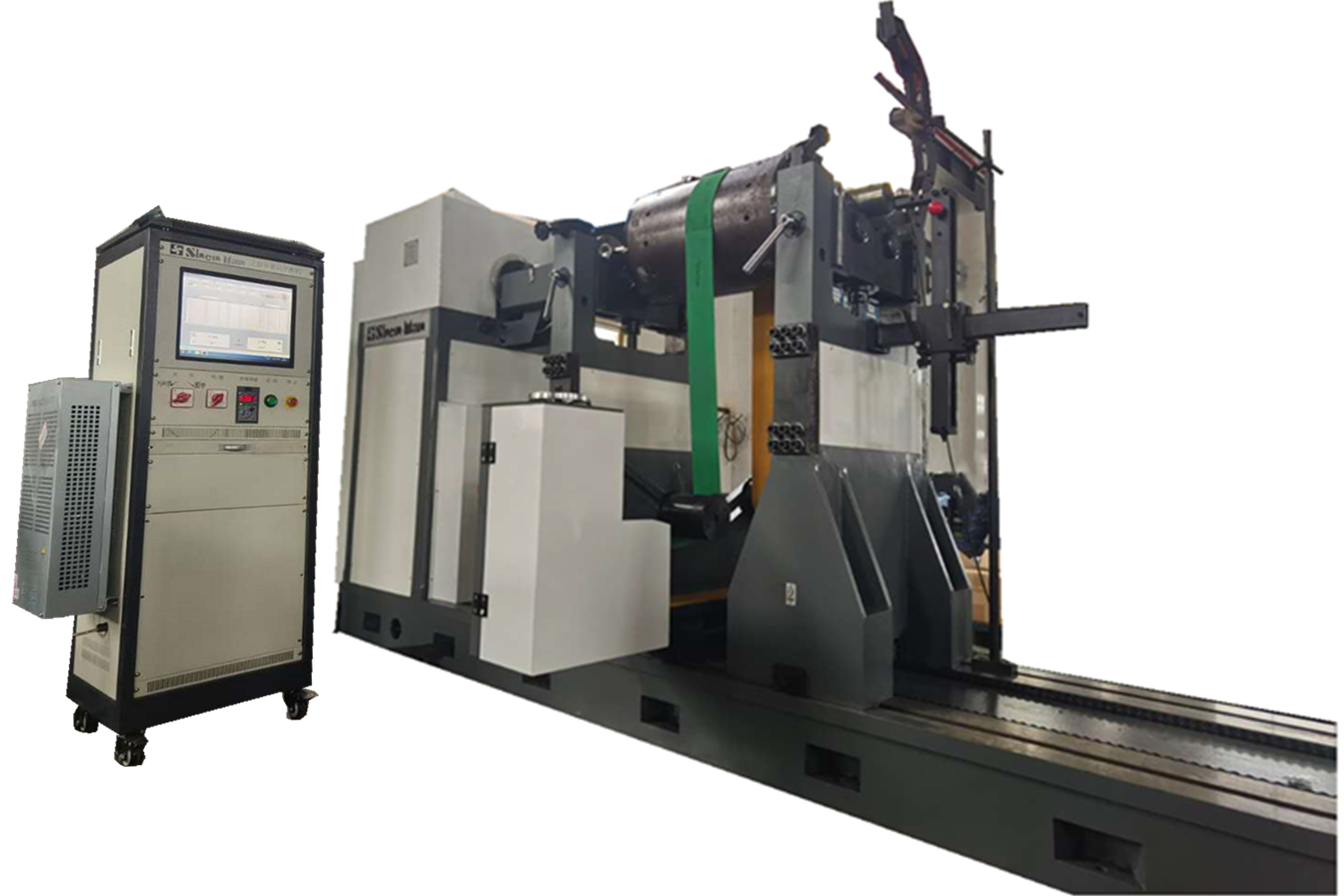

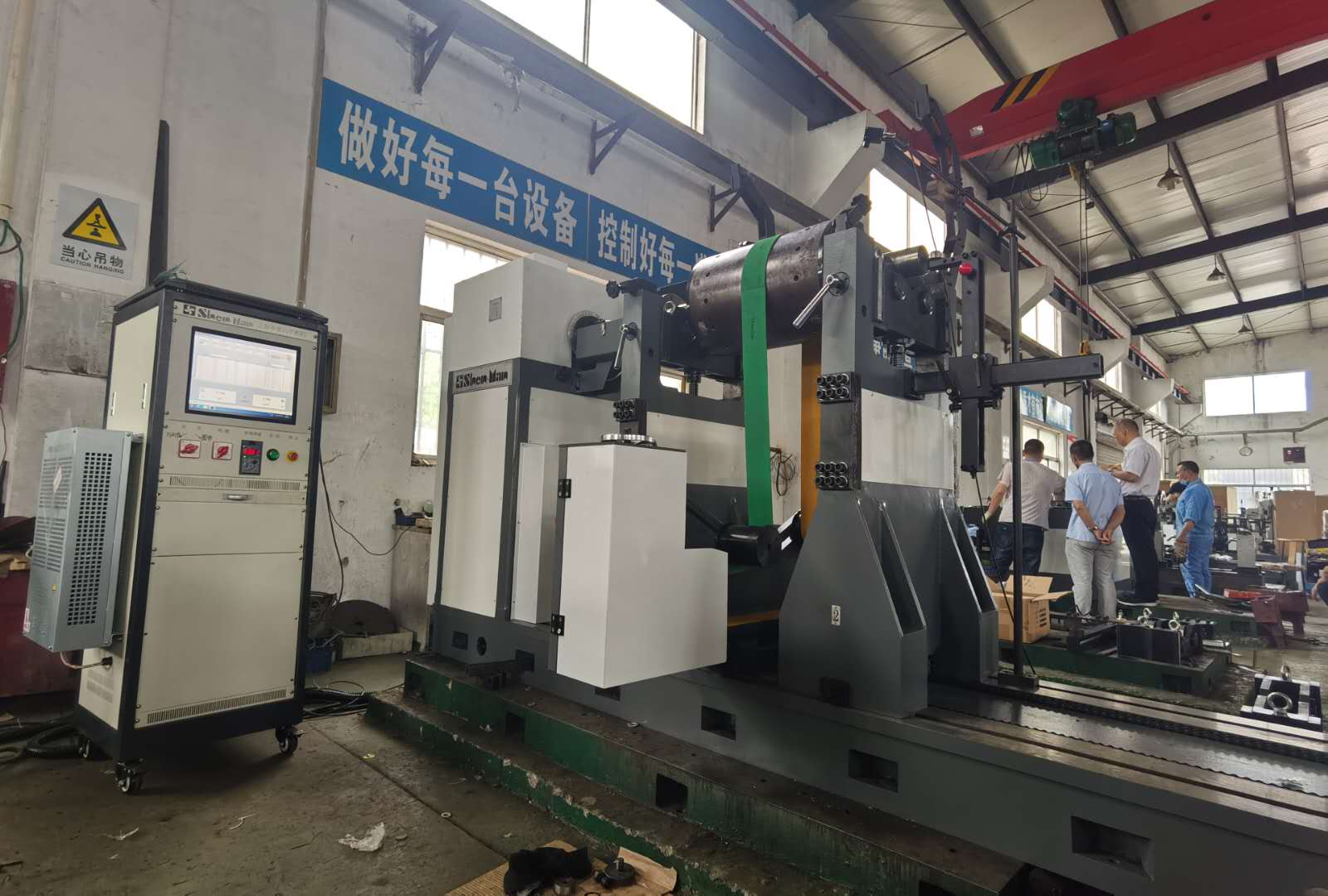

SB/SA-14D萬向節圈帶雙傳動平衡機
產品描述基數參數應用范圍產品視頻
上海申曼硬支承平衡機適用于5kg-70T的造紙烘缸、鼓風機轉子、汽輪機轉子、大型風機葉輪等旋轉體工件平衡校驗。萬向節動平衡機采用萬向聯軸節傳動，可獲得多種平衡轉速，且精度高、操作方便、工作效率高。
SB/SA-14D 10噸工件萬向節圈帶雙傳動平衡機主要應用于大型發電機轉子、汽輪機、陶瓷機械、滾筒、風機、印刷機械、紡織機械等旋轉體工件平衡校正。本機采用萬向聯軸節傳動，用變頻器實現無級調速，且精度高、操作方便、效率高等。測量系統采用HSC微機測量系統，轉速、量值、相位全用數字顯示，轉子的6種類型可任選，顯示直觀，并能記憶顯示，不平衡量直接以“g”顯示。機電換能器采用壓電（磁電）式傳感器，其特點輸出量大，性能可靠、靈敏度高等。
| SB/SA-14D 10噸工件萬向節圈帶雙傳動平衡機技術指標 | |
| 工件最大質量 | 10000KG |
| 工件的最大直徑 | 2100/3000mm（供選） |
| 支承軸徑范圍 | 40-180-320mm |
| 兩支承中心最小距離 | 600mm |
| 聯軸器端面至右支承座最大距離 | 3000mm |
圈帶傳動處直徑范圍 | 100-900mm |
| 平衡轉速（r/min） | 80-1000（無極調速） |
萬向聯軸器最大扭矩 | 2250N·m |
| 電機功率 | 30 |
| 最小可達剩余不平衡量emar(g﹒mm/kg) | 萬向節≤1g·mm/kg；圈帶≤0.5g·mm/kg |
| 不平衡量減少率URR(%) | ≥90 |
| 電源配置 | 三相/380V ; 50HZ |
| 傳動裝置 | 萬向節、圈帶雙傳動 |

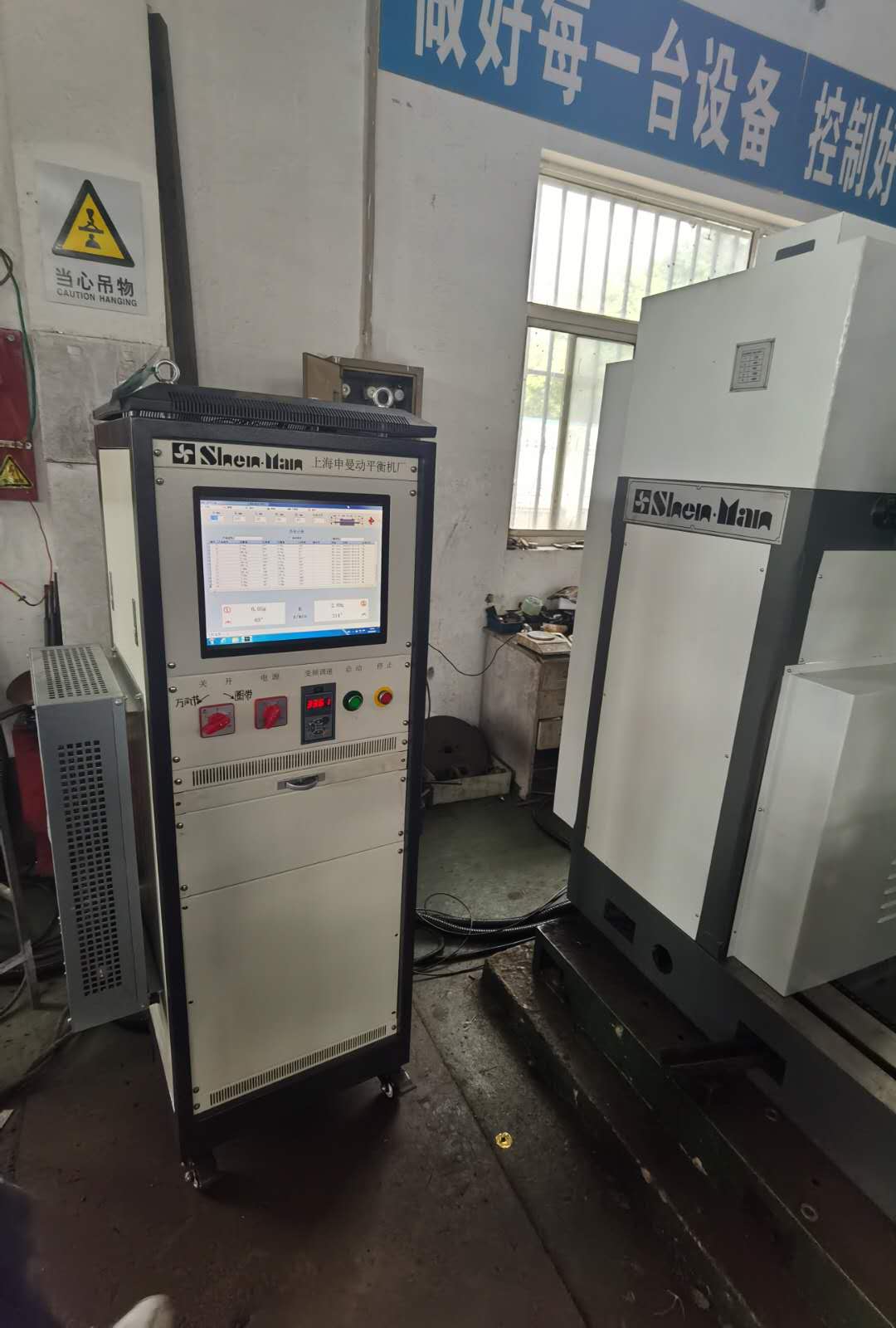

| 配立式控制柜 | 電測箱采用微機數字顯示/可升級電腦液晶顯示系統 |
| 滾動架中軸承 | NSK（日本） |
| 調速裝置 | 變頻調速裝置 |
| 生產廠家 | 上海申曼動平衡機廠 |
