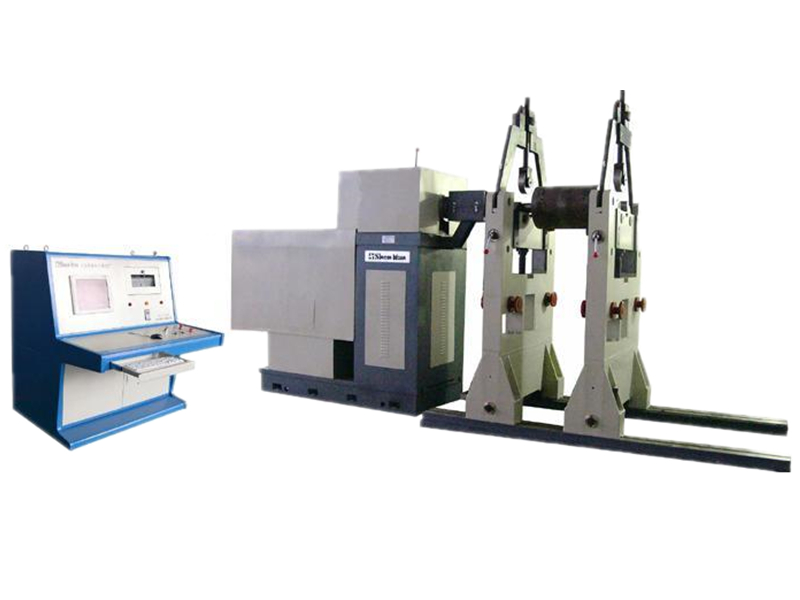

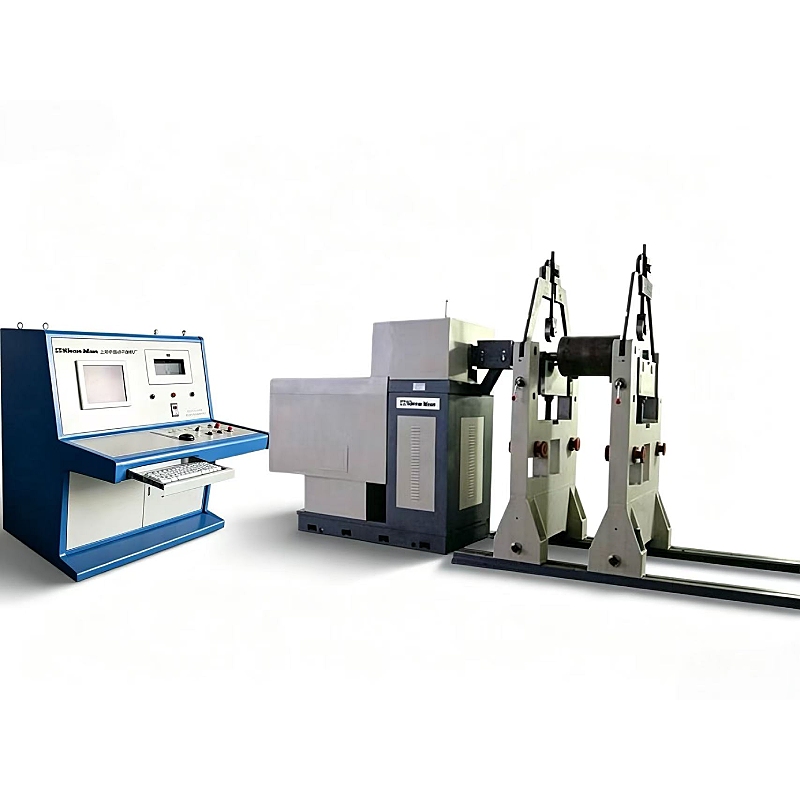

SB-18(40噸)萬向節傳動平衡機
產品描述基數參數應用范圍產品視頻
上海申曼萬向節動平衡機適用于5kg-30T的造紙烘缸、鼓風機轉子、汽輪機轉子、大型風機葉輪等旋轉體工件平衡校驗。萬向節動平衡機采用萬向聯軸節傳動，可獲得多種平衡轉速，且精度高、操作方便、工作效率高。
SB-18（40噸工件）萬向節傳動硬支承平衡機主要應用于大型發電機轉子、汽輪機、陶瓷機械、滾筒、風機、印刷機械、紡織機械、航空航天等旋轉體工件平衡校正。本機采用萬向聯軸節傳動，用變頻器實現無級調速，且精度高、操作方便、效率高等。測量系統采用HSC微機測量系統，轉速、量值、相位全用數字顯示，轉子的6種類型可任選，顯示直觀，并能記憶顯示，不平衡量直接以“g”顯示。機電換能器采用壓電（磁電）式傳感器，其特點輸出量大，性能可靠、靈敏度高等。
| SB-18(40000kg)萬向節動平衡機技術參數 | |
| 1. 工件最大質量 | 40000 |
| 2. 工件的最大直徑 | 3500 |
| 3. 支承軸徑范圍 | 65-250,250-400 |
| 4. 兩支承中心最小距離 | 最?。∕in)500 |
| 5. 聯軸器端面至右支承座最大距離 | 3000(一節）根據客戶長度自選 |
| 6. 平衡轉速（r/min） | 180-1200（變頻調速） |
| 7. 電機功率 | 90 |
| 8. 最小可達剩余不平衡量emar(g﹒mm/kg) | ≤1 |
| 9. 不平衡量減少率URR(%) | ≥90 |
| 10. 電源配置 | 三相/380V ; 50HZ |
| 11. 萬向節傳動軸（N?M） | 4200 |
| 12. 配琴式控制柜 | 電測箱采用電腦液晶顯示 |
| 13.滾動架中軸承 | NSK（日本） |
| 14.變頻調速裝置 | |
| 15.配工業控制器 | |
