上海申曼圈帶平衡機適用于16-6000kg轉子動平衡校正。圈帶傳動平衡機，沒有萬向聯軸節本身的剩余不平衡量及聯接夾具帶來的不平衡量誤差，真實的保證了工件的平衡質量，提高平衡精度，而且圈帶傳動裝卸方便，工作效率高。

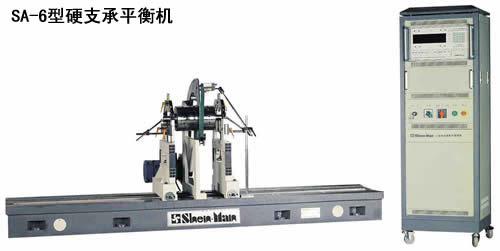

SA-6型硬支承平衡機是本公司自行設計制造圈帶平衡機，廣泛應用于中型電機轉子、機床主軸、風機、風輪、通風設備、陶瓷機械、滾筒、膠棍、等旋轉體工件平衡校正。本機采用圈帶傳動，沒有萬向聯軸節本身的剩余不平衡量及聯接夾具帶來的不平衡量誤差，故真實的保證了工件的平衡質量，提高平衡精度，而且圈帶傳動裝卸方便，工作效率高。用多速電機實現多種平衡轉速，滿足不同工件要求。測量系統采用SMC微機測量系統，轉速、量值、相位全用數字顯示，轉子的6種類型可任選，顯示直觀，并能記憶顯示，不平衡量直接以“g”顯示。機電換能器采用壓電（磁電）式傳感器，其特點輸出量大，性能可靠、靈敏度高等。
SA-6（160kg）圈帶傳動平衡機技術參數
|
1. 工件最大質量
| 160
|
2. 工件的最大直徑
| 1260
|
3. 圈帶傳動處軸徑范圍
| 20-450
|
4. 兩支承間的距離
| 1
|
5. 支承軸徑范圍
| 10-180
|
6.平衡轉速（r/min）
| 拖動直徑100mm時860/1230/1720/2460
|
7. 電機功率
| 1.1/0.85
|
8. 最小可達剩余不平衡量emar(g﹒mm/kg)
| ≤0.5
|
9. 不平衡量減少率URR(%)
| ≥90
|
10. 電源配置
| 三相/380V ; 50HZ
|
11. 配獨立立式控制柜
|
|
12. 電測系統
| 采用微機數字顯示
|
13.滾輪架中軸承
| NSK(日本） |

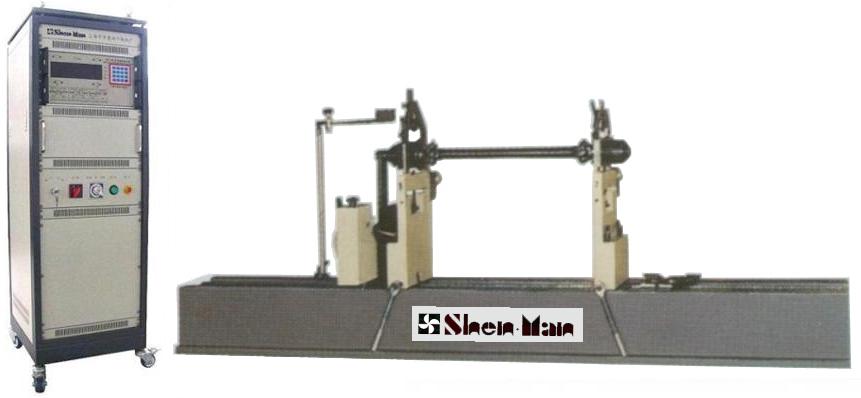

SA-6-T01型多功能硬支承平衡機
|
工件質量范圍
| 160
|
| 工件最大直徑 | 1260 |
工件軸徑范圍
| 10 ~90 /90~180
|
兩支承間距離
| 170 ~2200
|
平衡轉速r/min
| 300~2500
|
皮帶傳動處直徑
| 20~450
|
電機功率
| 1.1/0.85
|
最小可達到剩余不平衡量emar
| 0.5 g·mm/kg
|
不平衡量減少率URR
| 90 % |
